里程碑图

里程碑图通过图块来显示项目、进度和其他时间相关的系统进展的内在关系随着时间变化的情况。其中,横轴表示时间,纵轴表示任务(项目),图块表示在整个期间上计划和实际的任务完成的时间点。里程碑图可以直观地表明任务计划在什么时候进行,以及实际进展与计划要求的对比。管理者由此可以非常方便地弄清每一项任务(项目)还剩下哪些工作要做,并可评估工作是提前还是滞后,亦或正常进行。

一、报表实例

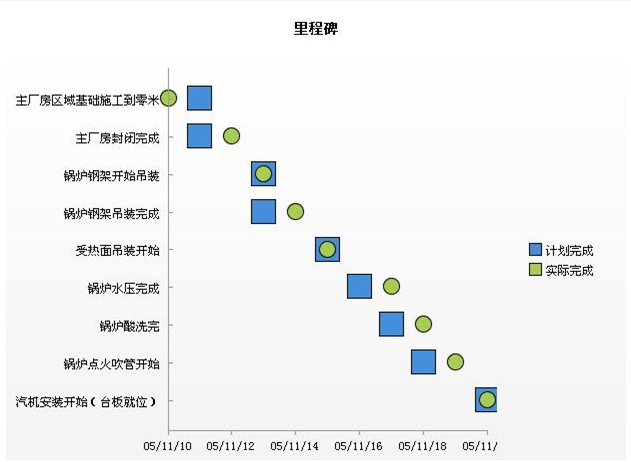

里程碑图的效果如下图所示,这个图表现了公司某个项目的进度完成情况与预期计划的比较。

在这个图表中,横轴为时间,纵轴为任务项目,黄色方点为预期的完成时间,绿色圆点为实际的完成时间,从这个图可以直观的看出某个任务项目是否按期完成。

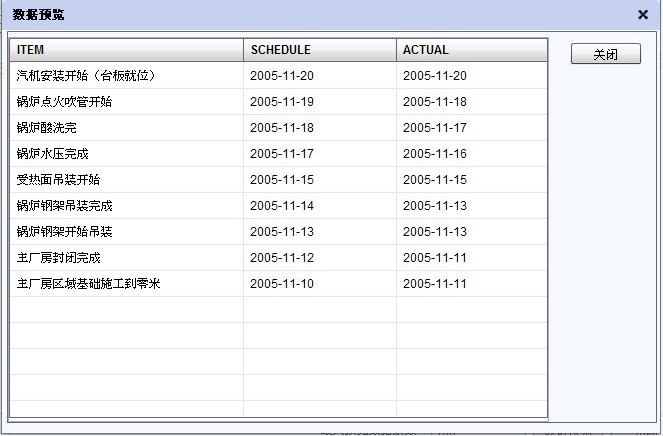

该表的数据如下:

二、设计过程

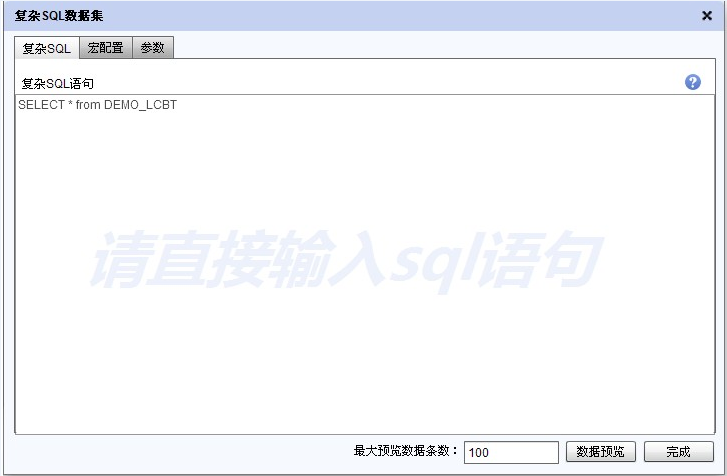

第1步:新建报表,引用内建数据集ds1,其结构如下:

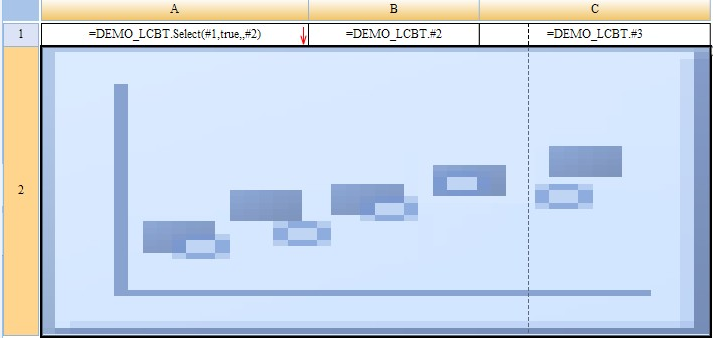

第2步:编辑报表



其中1和2行是不可视的。

第3步:插入统计图

1. 选择统计图类型为里程碑图

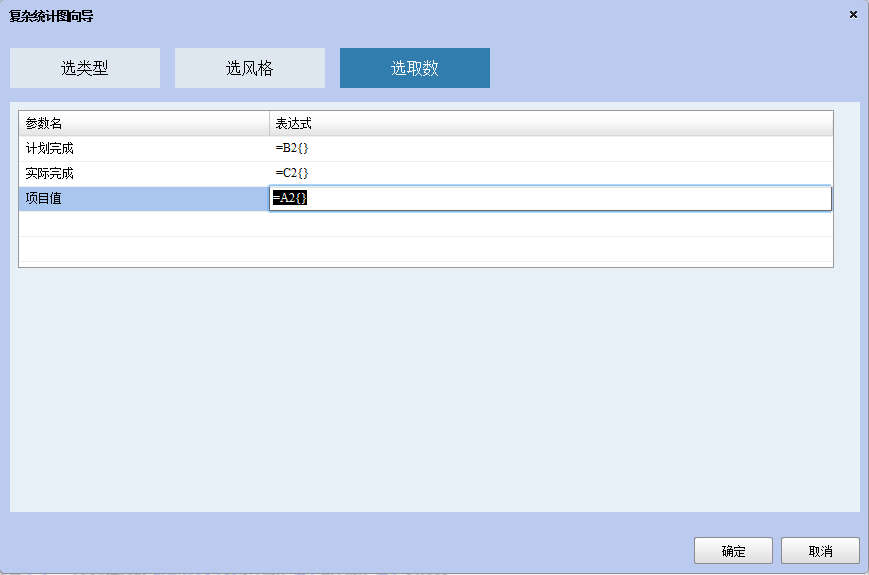

2. 统计图选取数据如下:


第4步:预览

预览结果如下图所示:
